Michelle LLona + Rafael Zamora
Primer Premio
Concurso de proyectos de viviendas unifamiliares
Sistema de construcción ligero tipo Eternit
CONSTRUIR CON LA SOMBRA
EL PATIO Y EL PUENTE
La premisa de diseñar una Casa Urbana no partió de resolver una planta de distribución, sino más bien, de trabajar con el sistema constructivo; entender la lógica propia que los materiales de “construcción liviana” traen consigo. Esta postura nos llevó a idear un volumen capaz de salvar sin apoyos intermedios grandes distancias: UN PUENTE que se tendiera ligero y fuerte por encima de un gran vacío, el PATIO.
1 | OPERACIÓN
2 bases robustas de hormigón armado, colocadas en el sentido transversal del lote, dejando una separación de 21.75m o PATIO entre ambas.
+
1 viga de acero, o PUENTE ligero de 35 metros de largo, colocada en el sentido longitudinal del lote, teniendo como luz entre apoyos, el patio central.
=
1 gran SOMBRA define un eje habitado, que avanza articulando la casa desde la calle hasta el espacio central y social. Este espacio flexible, se desborda hasta ocupar los 15m de ancho del lote, creando así, una especie de campo extendido en el que las funciones del área social pueden organizarse de múltiples maneras.
2 | ESPACIALIDAD

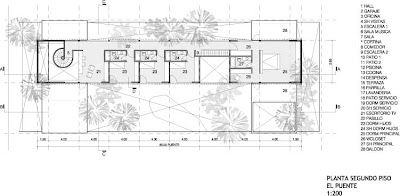

En el retiro frontal un pequeño patio de acceso resuelve la relación con la calle. Sobre los apoyos rígidos aparece el volumen del puente, y bajo éste asomo, se crea un zaguán, que enmarca y da acceso al área social.
El puente deja una sombra sobre el patio y delimita sutilmente los espacios sociales del primer piso. Es por el puente que finalmente los volúmenes del primer piso, se oponen y se relacionan. Estas bases no son indiferentes al espacio central, más bien lo sirven: accesos, baños, cocina, parrilla. Son franjas fronterizas que activan y dan firmeza a la casa. Ambos, el puente de acero y las bases de hormigón, le aportan al patio un paisaje contenido.
El puente entonces, vuela de base a base, sin apoyos intermedios, y libera el espacio en la primera planta de la casa. Las bases de hormigón armado aguantan la presión de la gran viga de acero y dejan que el espacio inferior se extienda de lado a lado, en todo el ancho del lote.

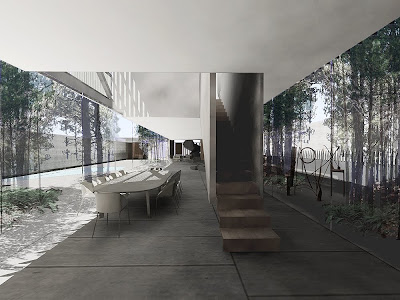

Mientras los almuerzos familiares avanzan tranquilos y alegres, o las grandes fiestas se expanden y se precipitan en los 315m2 de este espacio central, el puente protege del clima y contiene también, tras la persiana vertical, la vida de las habitaciones.
3 | MATERIALES
Con excepción de las bases del puente la casa se resuelve íntegramente en sistema de construcción en seco. La materialidad se evidencia cuando narramos el proceso de armado de la casa: la configuración del PATIO y la construcción de la SOMBRA.

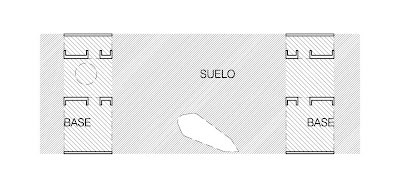

A | La configuración del PATIO (o sistema convencional de placas): Se construye un único y gran suelo, sin diferenciar entre el interior o exterior de la casa. Luego, 4 bases anchas de hormigón forman dos franjas que delimitan tres patios; de acceso, principal y de servicio.

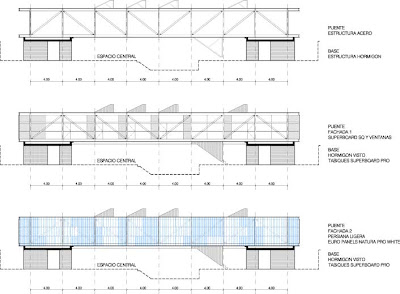

B | La construcción de la SOMBRA (o sistema de construcción ligera): Se instala una gran viga tijeral de acero, apoyada en los volúmenes rígidos del primer piso. Este PUENTE techa y delimita los espacios inferiores del hall, sala, comedor y cocina. Dispuesta la estructura del puente, todos los cerramientos de la casa se resuelven mediante vidrios y el sistema de placas de fibrocemento.
Tabiquería interior: 100ml Superboard PRO
Entrepiso: 150m2 Superboard EP
Cielos rasos: 355m2 Superboard PRO
Techo: 205 Superboard EP

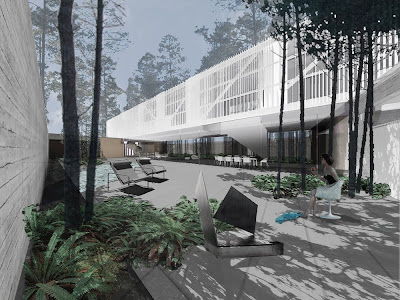

El puente tiene una piel ligera que permita controlar el ingreso de luz y las vistas sin ocultar los elementos estructurales de la construcción de acero. Esta persiana vertical protege a los recintos interiores con distintas ritmos y densidades para permitir la protección de las mismas y a su vez, el intercambio constante con el patio.
Persiana ligera vertical : 100% EuroPanel Natura Pro White
Portones de cierre: 100% Superboard (marcos de metal)
Llona + Zamora, arquitectos.
EL PATIO Y EL PUENTE
La premisa de diseñar una Casa Urbana no partió de resolver una planta de distribución, sino más bien, de trabajar con el sistema constructivo; entender la lógica propia que los materiales de “construcción liviana” traen consigo. Esta postura nos llevó a idear un volumen capaz de salvar sin apoyos intermedios grandes distancias: UN PUENTE que se tendiera ligero y fuerte por encima de un gran vacío, el PATIO.
1 | OPERACIÓN
2 bases robustas de hormigón armado, colocadas en el sentido transversal del lote, dejando una separación de 21.75m o PATIO entre ambas.
+
1 viga de acero, o PUENTE ligero de 35 metros de largo, colocada en el sentido longitudinal del lote, teniendo como luz entre apoyos, el patio central.
=
1 gran SOMBRA define un eje habitado, que avanza articulando la casa desde la calle hasta el espacio central y social. Este espacio flexible, se desborda hasta ocupar los 15m de ancho del lote, creando así, una especie de campo extendido en el que las funciones del área social pueden organizarse de múltiples maneras.
2 | ESPACIALIDAD
En el retiro frontal un pequeño patio de acceso resuelve la relación con la calle. Sobre los apoyos rígidos aparece el volumen del puente, y bajo éste asomo, se crea un zaguán, que enmarca y da acceso al área social.
El puente deja una sombra sobre el patio y delimita sutilmente los espacios sociales del primer piso. Es por el puente que finalmente los volúmenes del primer piso, se oponen y se relacionan. Estas bases no son indiferentes al espacio central, más bien lo sirven: accesos, baños, cocina, parrilla. Son franjas fronterizas que activan y dan firmeza a la casa. Ambos, el puente de acero y las bases de hormigón, le aportan al patio un paisaje contenido.
El puente entonces, vuela de base a base, sin apoyos intermedios, y libera el espacio en la primera planta de la casa. Las bases de hormigón armado aguantan la presión de la gran viga de acero y dejan que el espacio inferior se extienda de lado a lado, en todo el ancho del lote.
Mientras los almuerzos familiares avanzan tranquilos y alegres, o las grandes fiestas se expanden y se precipitan en los 315m2 de este espacio central, el puente protege del clima y contiene también, tras la persiana vertical, la vida de las habitaciones.
3 | MATERIALES
Con excepción de las bases del puente la casa se resuelve íntegramente en sistema de construcción en seco. La materialidad se evidencia cuando narramos el proceso de armado de la casa: la configuración del PATIO y la construcción de la SOMBRA.
A | La configuración del PATIO (o sistema convencional de placas): Se construye un único y gran suelo, sin diferenciar entre el interior o exterior de la casa. Luego, 4 bases anchas de hormigón forman dos franjas que delimitan tres patios; de acceso, principal y de servicio.
B | La construcción de la SOMBRA (o sistema de construcción ligera): Se instala una gran viga tijeral de acero, apoyada en los volúmenes rígidos del primer piso. Este PUENTE techa y delimita los espacios inferiores del hall, sala, comedor y cocina. Dispuesta la estructura del puente, todos los cerramientos de la casa se resuelven mediante vidrios y el sistema de placas de fibrocemento.
Tabiquería interior: 100ml Superboard PRO
Entrepiso: 150m2 Superboard EP
Cielos rasos: 355m2 Superboard PRO
Techo: 205 Superboard EP
El puente tiene una piel ligera que permita controlar el ingreso de luz y las vistas sin ocultar los elementos estructurales de la construcción de acero. Esta persiana vertical protege a los recintos interiores con distintas ritmos y densidades para permitir la protección de las mismas y a su vez, el intercambio constante con el patio.
Persiana ligera vertical : 100% EuroPanel Natura Pro White
Portones de cierre: 100% Superboard (marcos de metal)
Llona + Zamora, arquitectos.

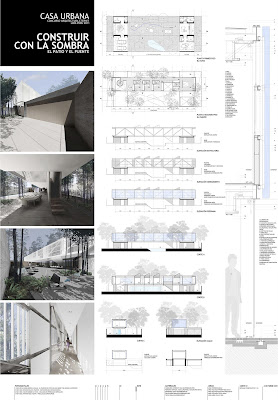

PANEL PRESENTADO
